景墙自成风景,不同元素的组合,不同材质的搭配,不同色彩的运用,甚至是不同科技的应用,能让景墙给人不一样的体验。这其中,最让人眼前一亮的要属一种会随风舞动的墙面。

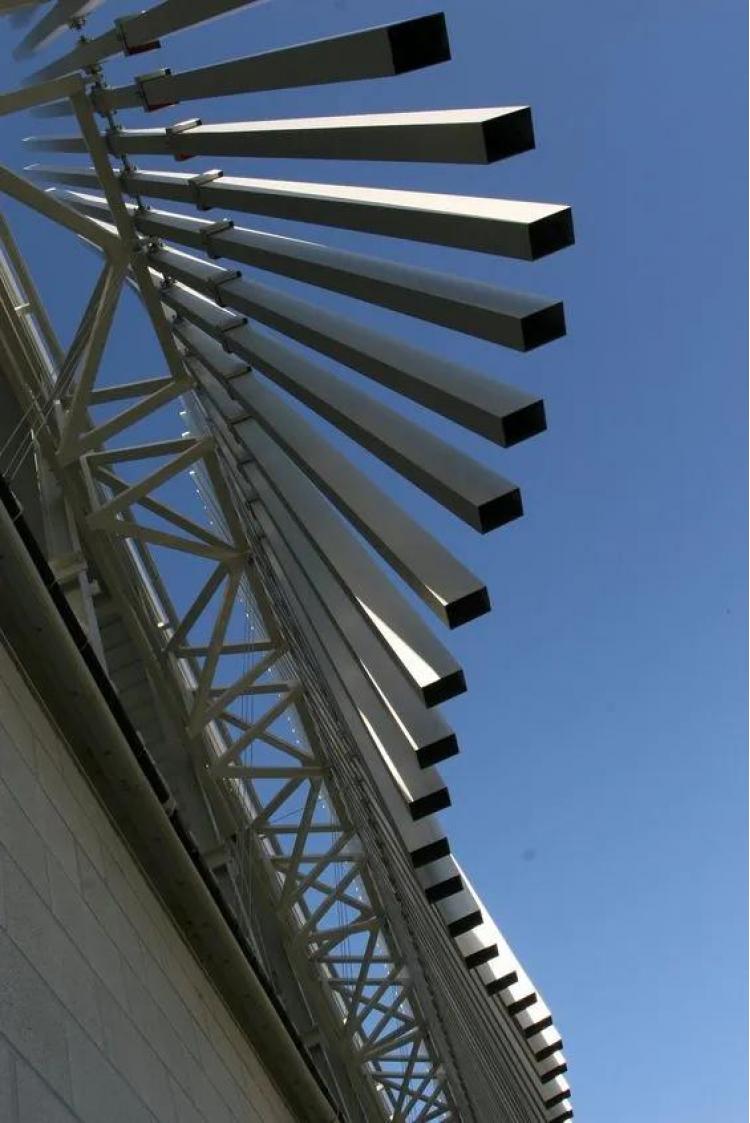

▲布里斯班机场


▲新加坡金沙酒店



风动幕墙也叫风铃幕墙,其原理简单来说就是利用动力学的风力来模拟风吹的效果。其结构较为简单,通常用不锈钢拉索把金属风动片串链起来,固定住风动片的单边,限制仅在一个方向能移动。让墙面在空中随风飘舞,轻盈灵动、自然流畅。


▲大连融创海逸长洲,GIF


▲上海龙湖天钜,GIF



A. 飘动方向

小编收集整理了常见风动幕墙,总结下来风动墙的的飘动方向大致可以分为两种,水平方向及旋转方向。


(1)水平方向: 采用金属拉索搭建结构,控制风动片水平方向飘动。

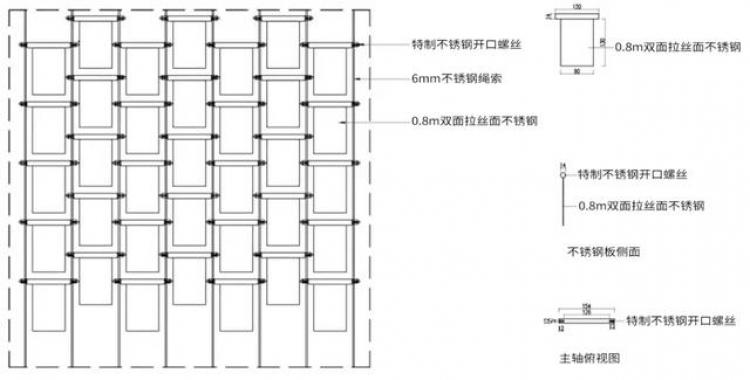

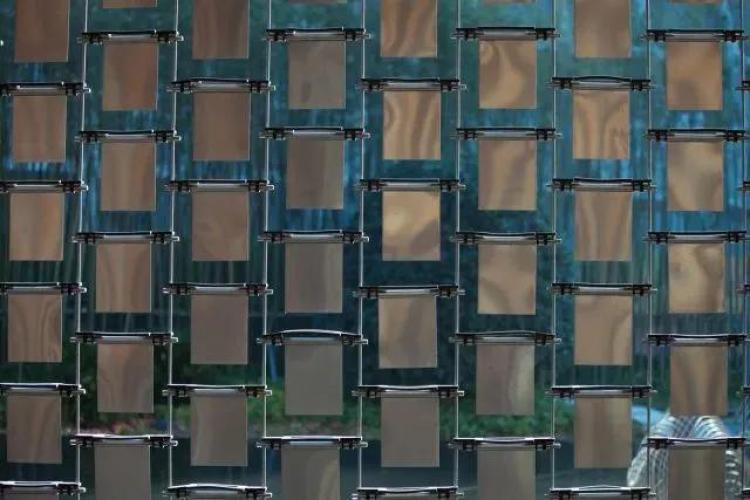

 ▲水平飘动方向细节图

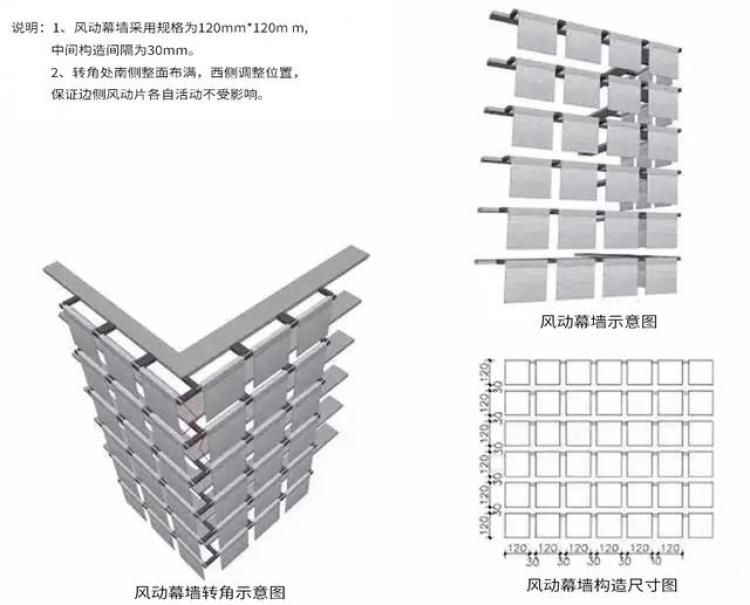

▲风动幕墙的金属片常规采用90mm~150mm*120mm~180mm*0.6mm~0.8mm,中间构造间隔30mm~50mm,转角处南侧整面布满,西侧调整位置,保证边侧风动片各自不受影响。


 ▲泰州溱湖景区


▲泰州溱湖景区

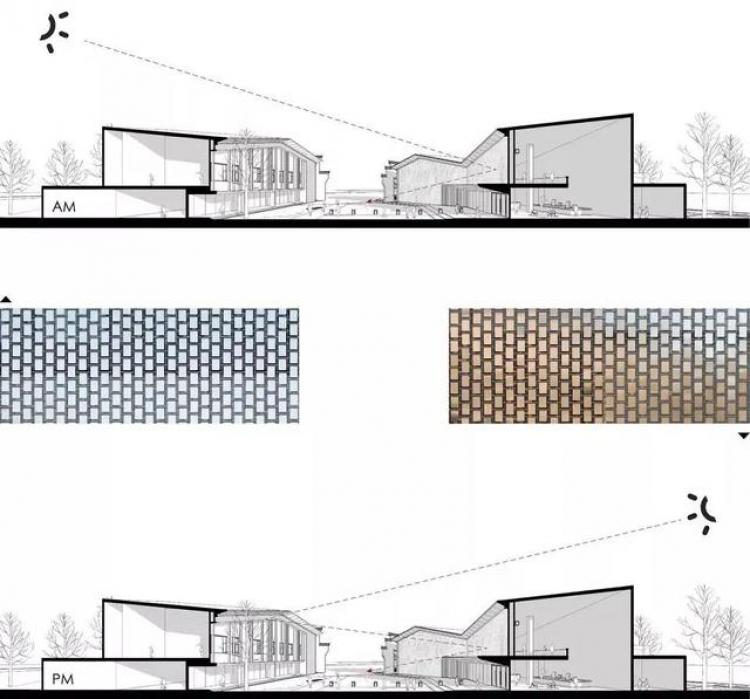

▲光照对风动幕墙的分析图


▲抚州,中奥天悦


▲重庆市华润,润西山


▲重庆市华润,润西山风动景墙设计效果及结构示意

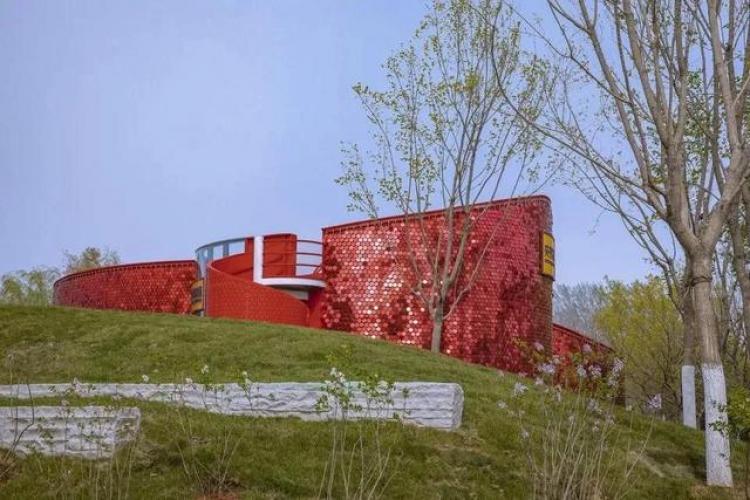

▲北京世园会央视动画馆,GIF

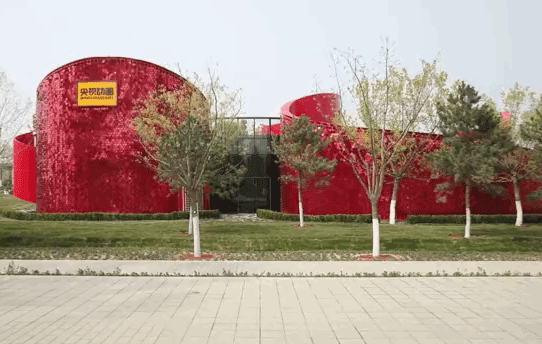

▲北京世园会央视动画馆

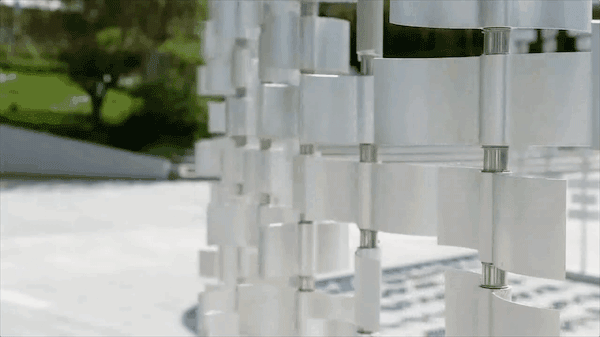

(2)旋转方向:使用金属柱搭建固定结构。风动片串接后固定在金属柱上, 随着风吹绕金属柱旋转。


▲富力湖滨花园,GIF


▲富力湖滨花园


▲富力湖滨花园


B. 搭建安装结构

本节主要指风动片的排列组合方式,既有重叠排列,也有间隔一定的间隙排列。不同的排列组合,对视觉营造、空间氛围,甚至是听觉感触上都有不同的效果。


(1)重叠式:风动片与风动片之间的排列在竖直向或水平向有重叠。当云起风动的时候,除了看到风动墙表面肌力的流动变化,他们之间的相互碰撞击打发出的清脆声音,在视觉和听觉并驾齐驱,丰富游览的体验感。


▲武汉万科御玺滨江


▲武汉万科御玺滨江



▲韩国Scale装置-SON-A


(2)不重叠式:风动片排列留缝隙,风动墙整体呈现轻盈质感,风吹流动效果明显。

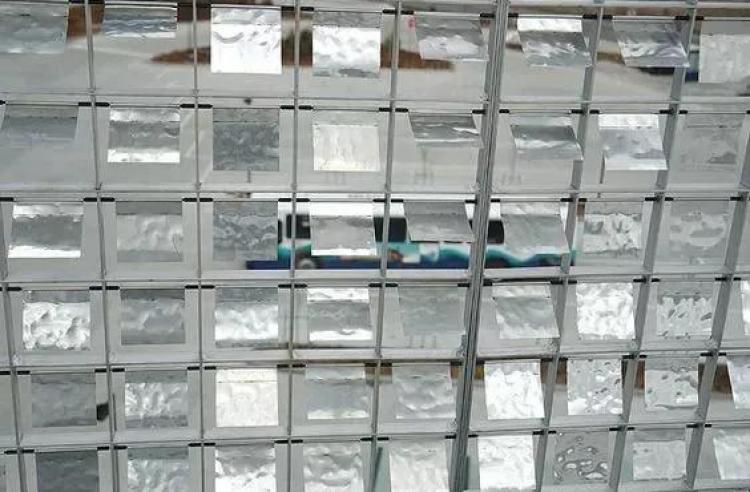

▲上海展会艺术印花风铃幕墙细部图

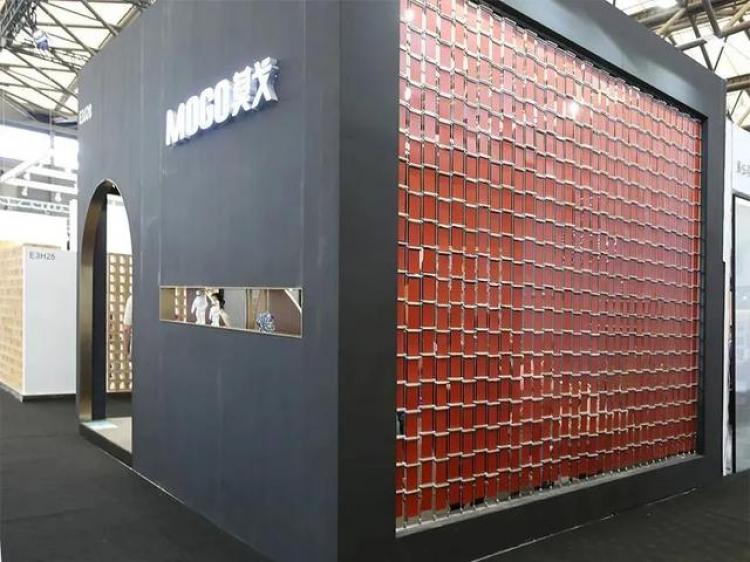

▲上海展会艺术印花风铃幕墙


▲上海展会艺术风铃幕墙,纯色的风动景墙的独特魅力


▲武汉花山图书馆


▲武汉花山图书馆



景观行业在蒸蒸日上的发展过程中,新材料、新工艺的运用层出不穷。随着工艺层层的解锁,留给设计师可玩可控的空间越来越大。风动片的形状从始祖的矩形,现在新添加了菱形、多边形、圆形等等不同形状。


▲长方形风铃幕墙


▲正方形风铃幕墙


▲正方形

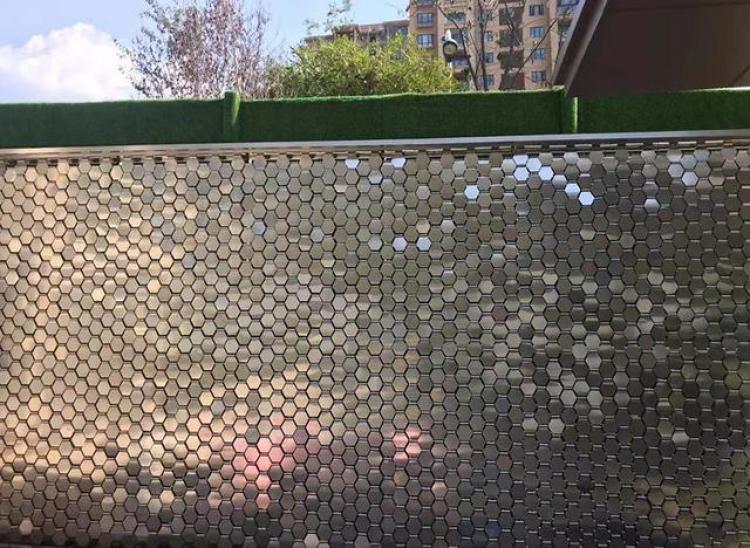

▲昆明俊发创业园,六角风铃幕墙


▲合肥龙湖春城郦城体验区,六角风铃幕墙


▲圆形金属风铃幕墙

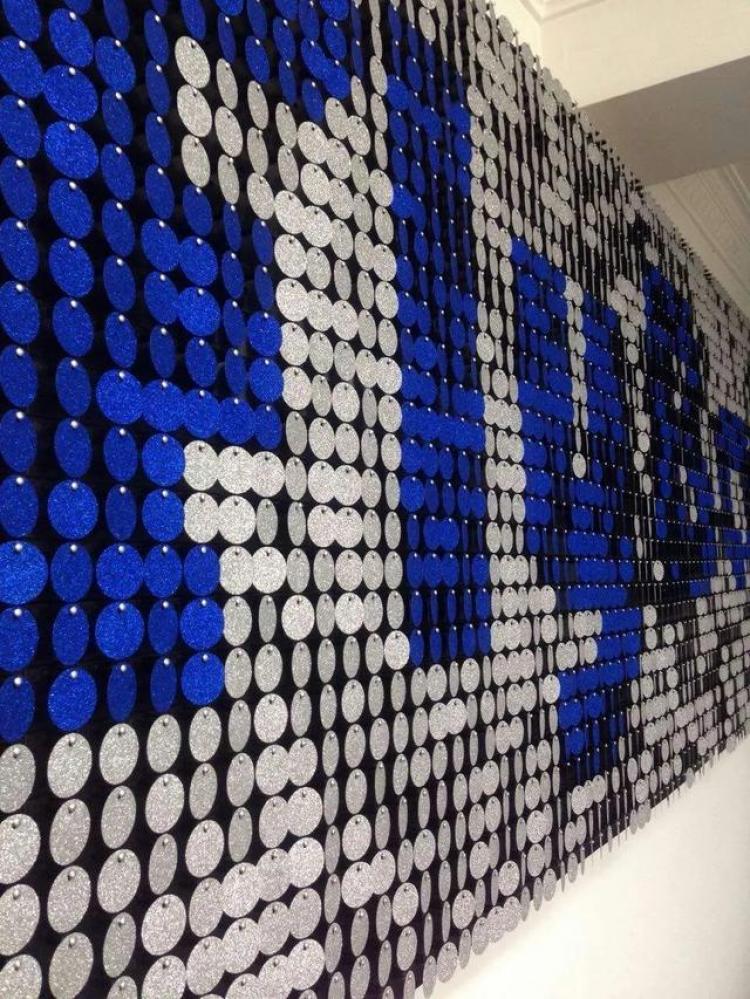

▲圆形PET风铃幕墙






金属材质作为风铃幕墙的表皮再合适不过了,具有极强的反光力和独特的金属光泽,都为“流动”的表皮景观中大大增色;别以为只有铝板风动幕墙,还有不锈钢材质风动幕墙、铜材质风动幕墙、PET材质风动幕墙。


(1)不锈钢亮面材质:不锈钢亮面材质作为风动幕墙首选材料,他具有以下优缺点:


【优点】:不锈钢具有坚固耐用、美观大方、防污、防腐蚀性能等特点,保证了风动幕墙外表面效果持久并且长新的效果。


【缺点】:不锈钢材密度高、重量大、造价高。


▲西安中海学府路示范区风动景墙细部图

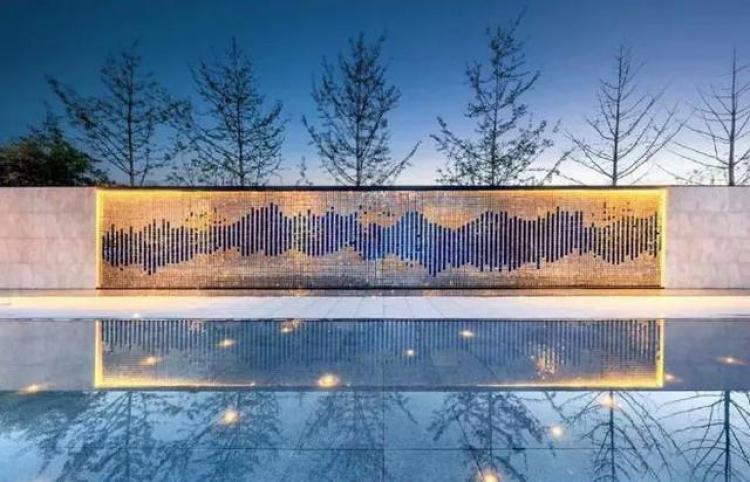

▲西安中海学府路示范区


▲佛山招商·樾园


▲佛山招商·樾园


(2)铝板凹凸材质:铝材质的风动幕墙质感独特,色泽丰富持久,外观形状可以多样化,并能与玻璃幕墙材料、石材幕墙材料完美地结合。


【优点】:质轻且柔软,强度好,耐蚀性能好,加工性能好,易于再生,性能的价格比高,受业主青睐。


【缺点】:疲劳性差,在一定振幅下能承受多少次的震动,超过这个次数就超过了金属的疲劳极限,就会发生变形,如果振幅很大,就直接产生变形了。




(3)铜材质:铜材质是金属材质其中的一种,经过氧化它有自身独特的颜色更吸引人们的眼球。它也有着自身的优缺点。


【优点】:大气、美观、节能、易维护。


【缺点】:造价高,易氧化。



(4)PET材质:PET材质是白色或浅黄色高度结晶性的聚合物,表面平滑而有光泽,但PET风动幕墙在室外运用效果欠佳,适用于室内装饰,它有着以下优缺点。


【优点】:耐蠕变、耐抗疲劳性、耐磨擦和尺寸稳定性好,磨耗小而硬度高,造价低,安装方便,运输成本低。


【缺点】:抗老化能力差,耐高温能力差,易脱落。

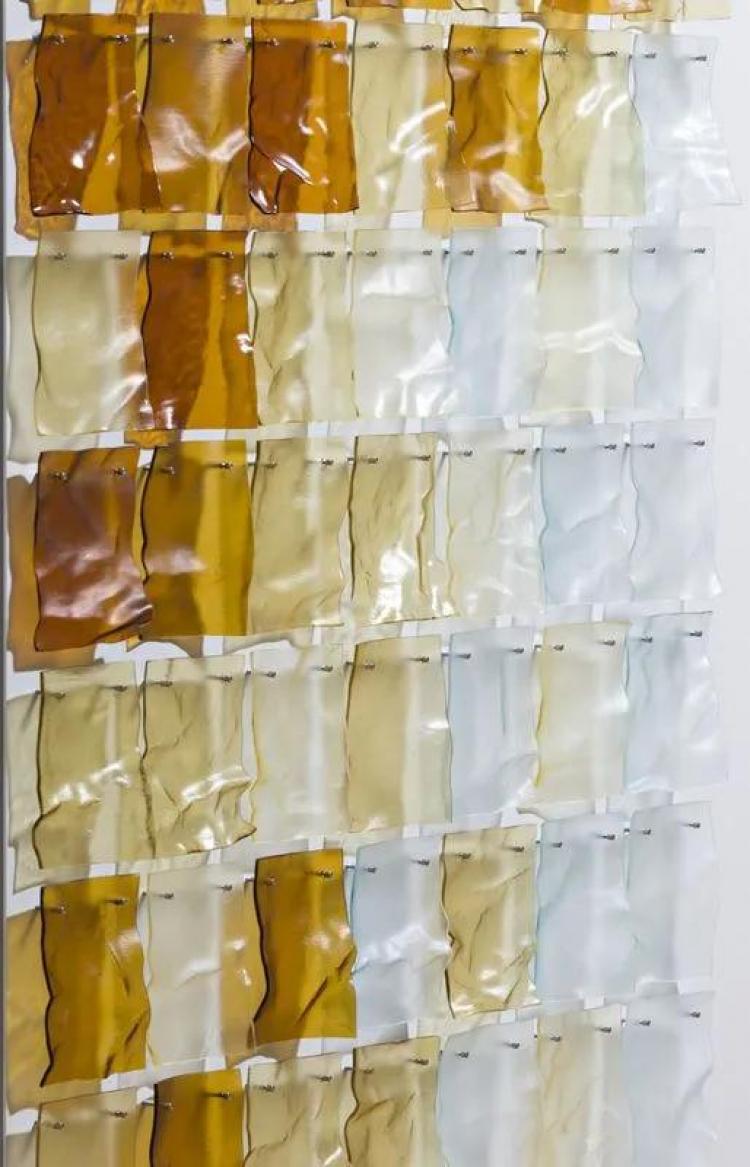

▲长方形PET风铃幕墙


▲圆形PET风铃幕墙

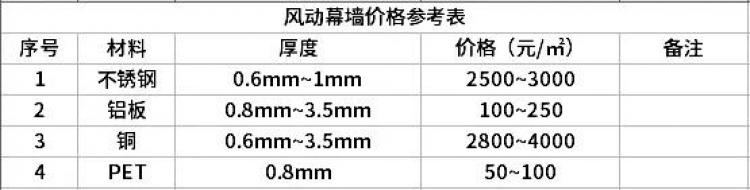

风动幕墙的价格受材质种类、材质厚度、加工工艺等影响。风动片的厚度也是影响风动幕墙效果的原因之一,风动片太厚,风动幕墙飘浮不动,风动片太薄,风动幕墙飘浮过快,效果不佳。


  (此数据为市场部分厂家参数,仅供参考)



(1)与内装交接:图纸设计过程中提前考虑内装吊顶高度是否影响外立面开窗、百叶,考虑幕墙下口与内装地面的交接处理。


(2)与景观交接:图纸设计过程中提前考虑幕墙下口与室外侧景观的交接,考虑室外景观的完成面高度,并建议多方会议确定界面划分。


(3)与泛光照明交接:由于幕墙外立面上的亮化照明固定方式、点位、排线与幕墙系统通常紧密相关,照明设计应在前期介入,与幕墙系统设计同步考虑,一体设计,并后期进行与泛光照明单位的交接会议,避免施工时造成遗漏。


(4)适用地:风动幕墙由于是造型的独特性和安装的特殊性是悬浮的空中的,无过多的固定支撑,所以在景观设计中慎用于台风地带。
