艺术与设计 - 栋栖新作：上海老厂房里的十字“新机器”

dongqi Design 栋栖设计将上海市区的三栋不同的建筑进行了改造和整合，形成了集零售、展示、餐饮和办公于一体的复合空间。整个项目由北面临街的三层砖混建筑、8 米挑空的厂房建筑和南侧单层砖混建筑组成。三层建筑的底层为休闲区，二三层是办公区；厂房建筑内部是零售展示区和相对独立的 vip 包厢；北侧单层建筑内是餐饮区。各功能区之间有机连接并相互分隔。

轴测分析图 © dongqi Design 栋栖设计

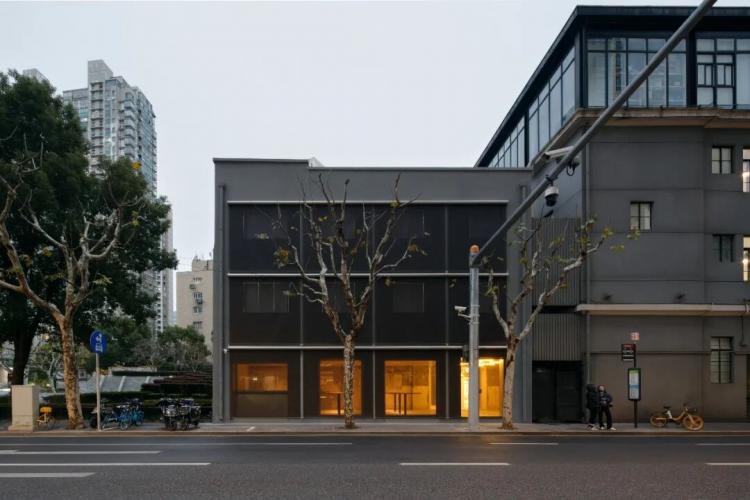

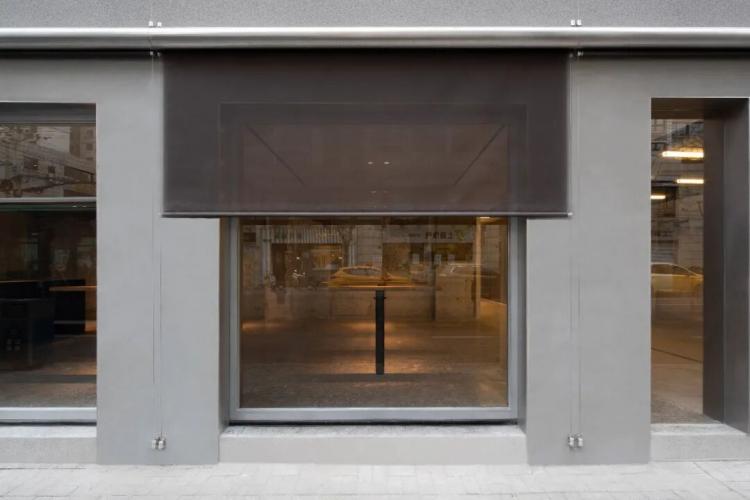

沿街三层立面加装了深灰色外遮阳帘，并以横向不锈钢管包裹轨道和机电设备。横向贯通的不锈钢管统一了外立面，其大小比例经过仔细推敲。二三楼的窗洞经改造由内侧可开启钢板和外侧固定玻璃构成，中间的空腔上方加装了灯带，可供陈列展示。当遮阳帘拉下，建筑立面便统一在了一层深色面纱之中；而当遮阳帘收起，二三楼的 “橱窗”被点亮时，又是另一番光景。遮阳帘和窗洞的不同组合方式，给原本简单的外立面，换上了生动而富于变幻的妆容，构成了城市街景独特的风貌。

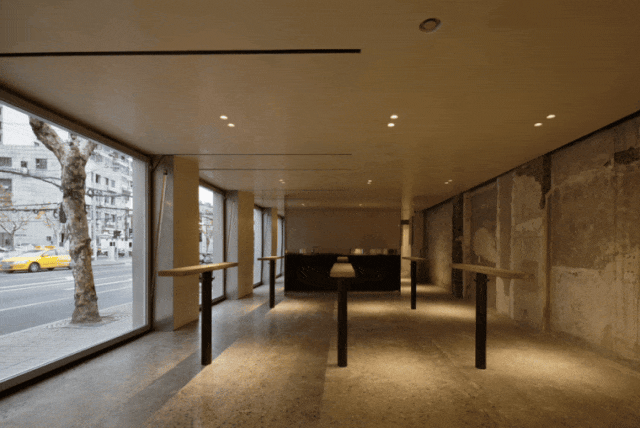

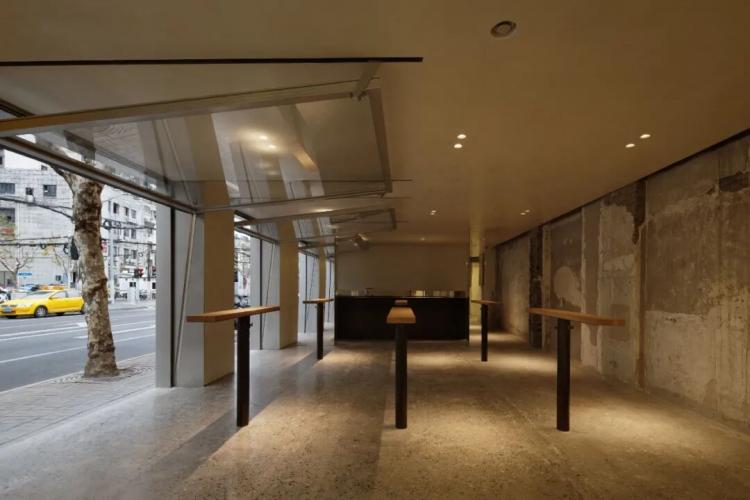

北面三层临街建筑底层的休闲区，可供人们小酌闲聊。二三层是办公区。底层内部空间均匀地布置榆木高桌而不设椅子，为的是让人更自由地移动其间和相互攀谈，增加室内的交互性。墙面保留了斑驳的质感，靠墙热轧钢板吧台可对室内外服务。沿街超大尺寸提升窗可向上提升至近乎于顶面水平，轨道内嵌于不锈钢包裹的墙面和天花吊顶内。随着提升窗的打开，室内与街道空间融为一体。顾客或执杯站在高桌两侧，或坐于窗下的台阶边沿，轻松自由的氛围扑面而来。

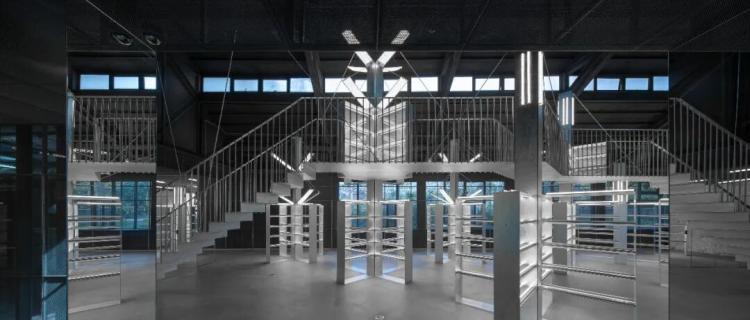

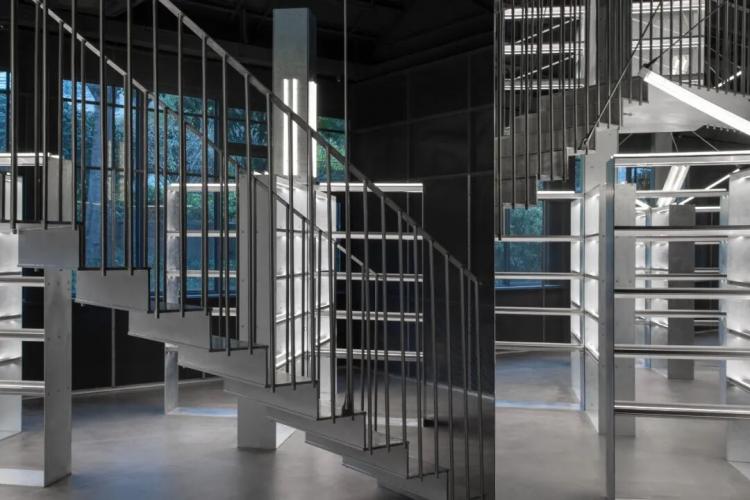

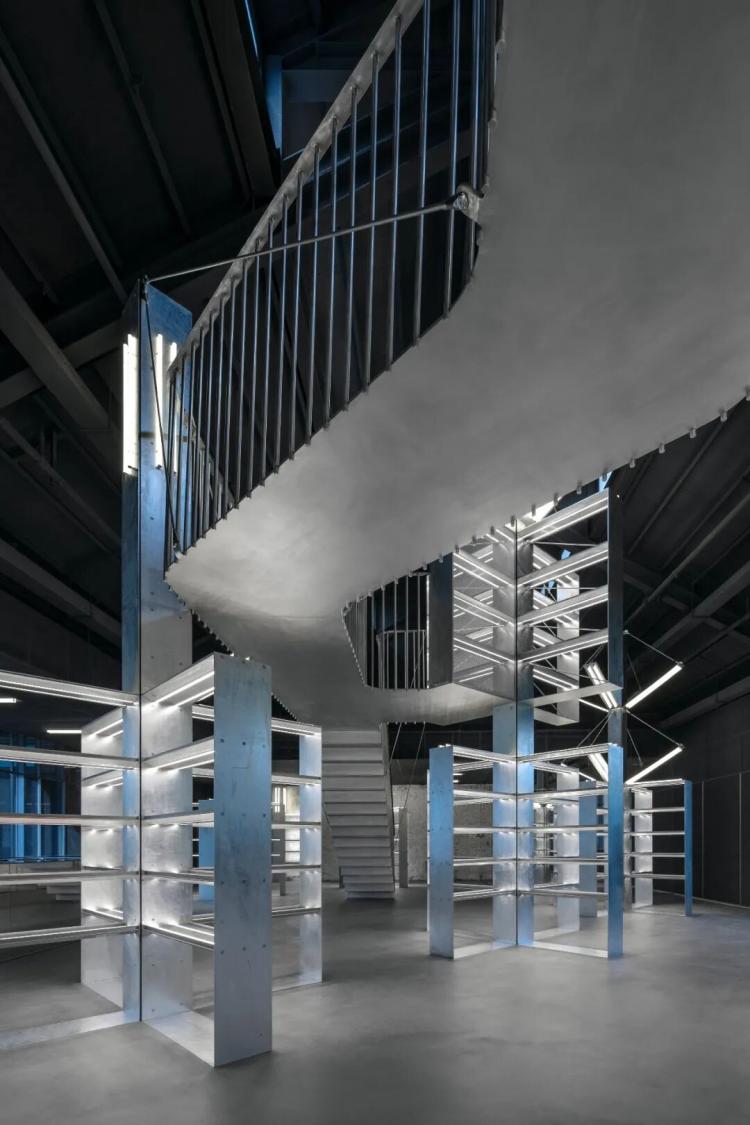

厂房建筑内有 11 个矩阵式排列的十字形展架和一座天桥。天桥是超薄无梁的钢结构体系，是由建筑师与结构工程师一同反复推敲、精密计算而成。楼梯踏步和桥身主体为 12mm 厚的整片不锈钢板。天桥以斜拉索悬挂于几个十字展架的中心柱上。天桥边沿的锁具连接构件是天桥钢板的一部分，它们向上折出不同的角度，分别和对应的钢索连接。

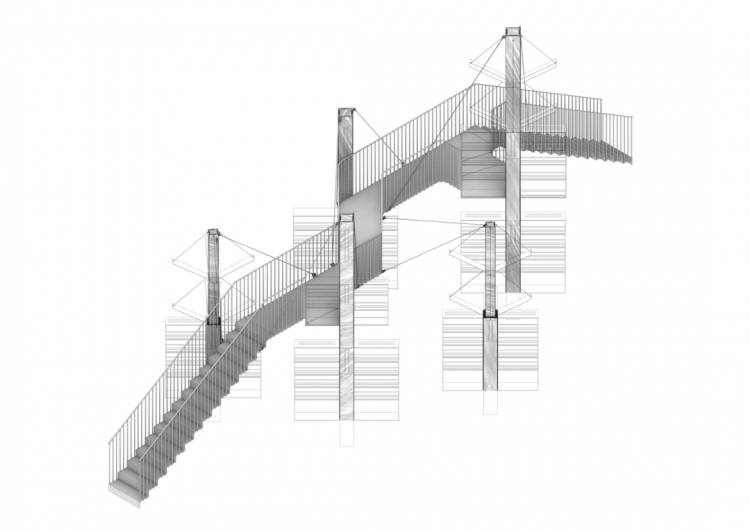

悬索桥系统平面图 © dongqi Design 栋栖设计

十字展架以四个金属框架互呈 90 度构成，框架内置层板用以展示。部分展架在上方悬挑出第二层框架，框架内以钢索拉结，形成双层十字展架体系。十字展架底部与地面嵌平，并与地面下方预埋的结构梁连接。展架、斜拉索体系和天桥是稳固的结构共同体。十字展架局部与天桥相嵌合。踏步、桥身、展架和钢索锁具连接构件浑然一体，仿佛由一整片钢板剪裁折叠而出。

一层平面图 © dongqi Design 栋栖设计

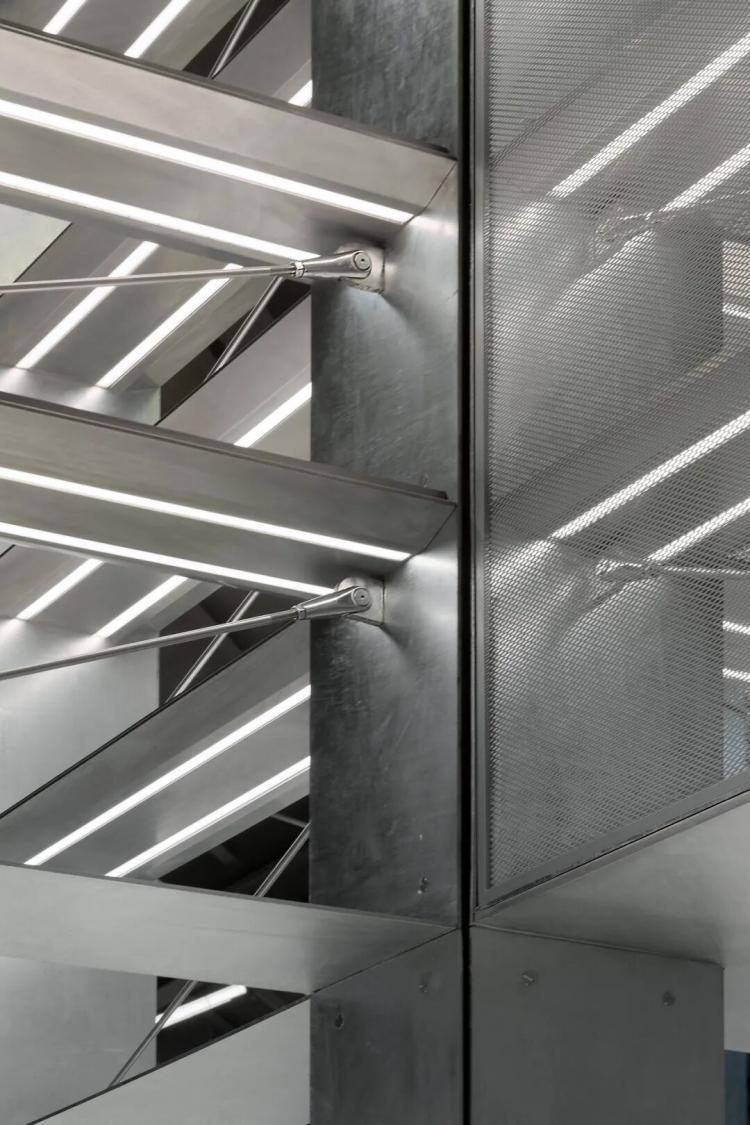

空间的设计元素有其统一性。天桥栏杆是不锈钢圆杆，和桥身钢板在边沿相互咬合。拉索同样是不锈钢圆杆。不锈钢拉索被同时用在了天桥的悬吊结构、灯管的固定和层板的结构上。

室内的照明方案用的是灯管，同样是圆形截面的设计元素。将灯管用不锈钢绑带固定到金属背板上，或斜向固定在展架上方、或垂直固定于展架中心柱上、或均匀布置于吊顶上。一字螺丝作为金属板材的固定件，同样用在了天桥踏步前端作为防滑之用。

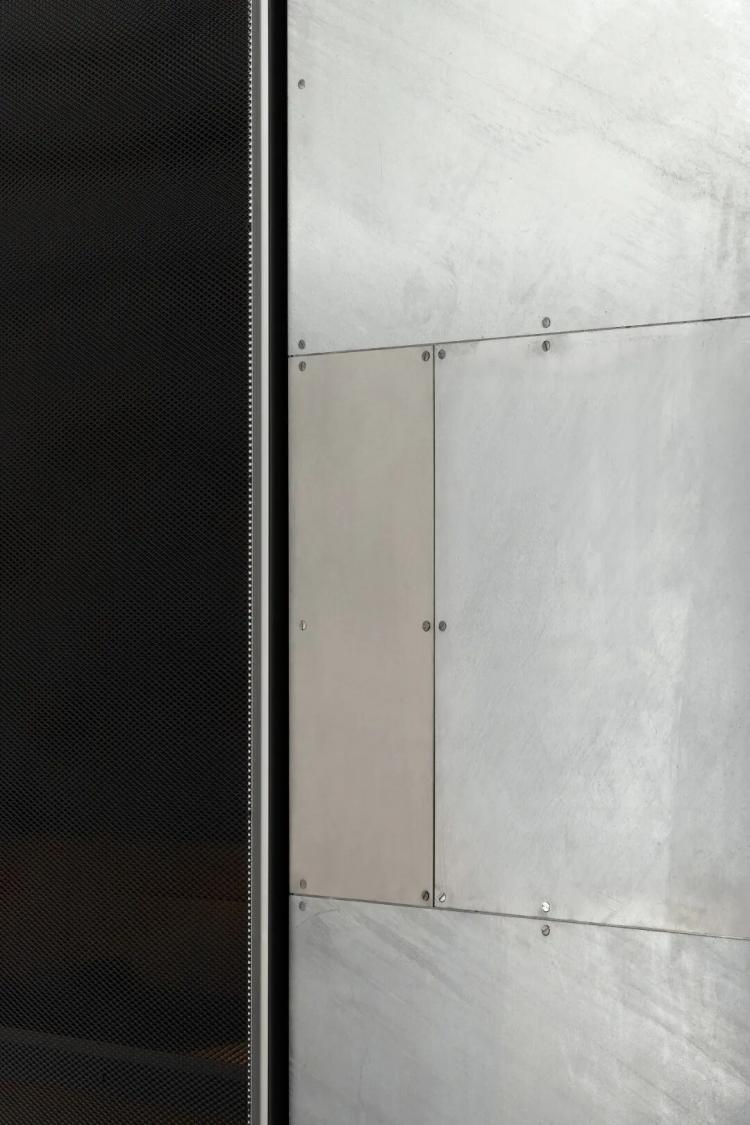

真实性是空间的特性，它体现了统一和多样的共存。材料的运用上体现了真实性。展示空间内运用了大量金属材质，包括不锈钢板、热镀锌表面处理金属板和金属网等。而不同的金属表面质感的保留，体现了统一之中的多样性。展示空间和酒吧区的分隔除了门的位置不透明，其余为深色双层金属网，实现了隔而不挡：既能穿透视线，使得不同空间的气质相互交融对撞，又分隔了不同功能区域。双层金属网在人移动时产生的摩尔纹效应，和厂房空间内梦幻的氛围相得益彰。门用了大小不同的热镀锌板，并以一字螺丝装配而成，在易磨损的把手区域使用了不锈钢板。金属板、镜面、灰色地面、深灰色金属网色调统一却又有各自不同的材质肌理，共同具象化了未来理想城市的图景。

真实性更体现在对细节的把控上。层板架中心柱的完成面金属板之间的缝隙处理，竖向留缝的宽度更大，横竖缝隙之间的比例协调而富于变化。展示层板下表面斜切和上表面翻边内退的细节，使得层板边沿的视觉感受轻薄协调。二层可接触层板区以金属网作为保护背板，防止物品下落。靠墙深灰色金属网在人可触及的范围内，分隔处内嵌 T 形不锈钢条，以防顾客被金属网边沿割伤。在满足了安全性的前提下，竖向的银色线条强化了线性序列感。一系列细节都兼顾了材料构造的真实性，视觉感受的和谐性以及人的体验感。
